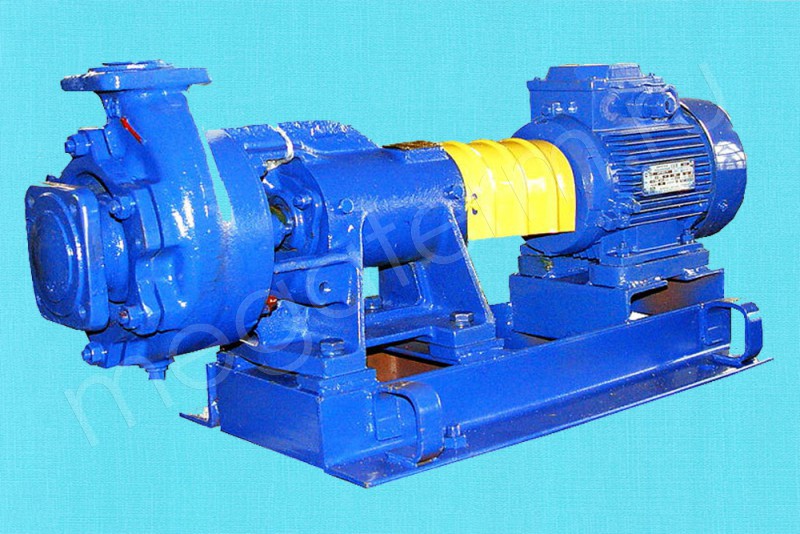

Насос 1К 100-65-250а. Двигатель 37/3000 (Ливны)

Насос 1К 100-65-250а. Двигатель 37/3000 (Ливны)

Насос 1К 100-65-250а. Двигатель 37/3000 (Ливны)

1- Модернизация
К- Тип насоса. Консольный
100- Диаметр всасывающего патрубка, мм
65- Диаметр напорного патрубка, мм
200 - Номинальный диаметр рабочего колеса, мм
а- Обточка рабочего колеса, мм "а" уменьшенный диаметр для работы в нижней части поля Q-Н
С двигателем; С рамой
- Вариант комплектации:
- Фундаментная плита или плита из профиля
- Двигатель
- насос в упаковке;
- соединительная муфта;
- паспорт и руководство по эксплуатации
- Производитель: Ливгидромаш

Консольные насосы предназначены для перекачивания воды производственно-технического назначения с pH от 6 до 9 (кроме морской) и других жидкостей, сходных  с водой по плотности, вязкости и химической активности в системах водоснабжения, отопления, циркуляции. Размер твердых включений до 0,2 мм с объемной концентрацией не более 0,1%.

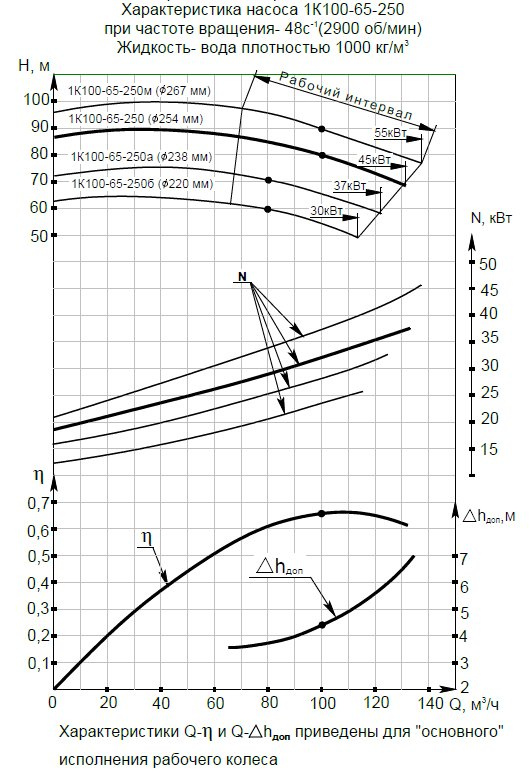

                                                      Технические Характеристики:
Напор 70 м
Рабочий диапазон подачи 80 м³/ч
Частота вращения рабочего колеса 2900 об/мин
Потребляемая мощность насоса (при р=1000 кг/м²) 33 кВт
Допускаемый кавитационный запас не более (NPSHr) 4.5 м
Давление на входе не более 3.5 кгс/см
КПД насоса 67 %
Мощность двигателя 37 кВт
Вес 400 кг

Устройство насоса:

1. Гайка рабочего колеса 2. Кольцо уплотнения 3. Отверстие для выпускания воздуха 4. Корпус насоса 5. Рабочее колесо 6. Кольцо сальника (для СД исполнения) 7. Крышка сальника 8. Отверстие для заливки масла 9. Вал 10. Опорный кронштейн (корпус подшипника) 11. Крышка подшипников 12. Набивка сальниковая 13. Защитная втулка вала 14. Подшипник 15. Отверстие для слива масла 16. Окно контроля уровня масла 17. Опорная стойка 18. Корпус уплотнения ( крышка корпуса)

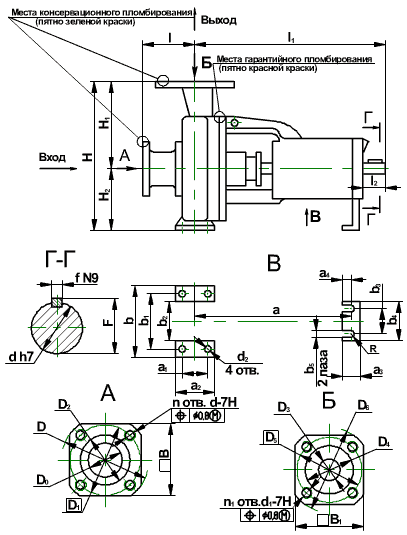

Габаритный чертеж насоса мм

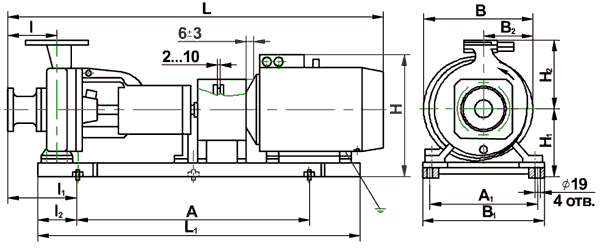

для насосного агрегата, мм:
