К- Тип насоса. Консольный
100- Диаметр всасывающего патрубка, мм
80- Диаметр напорного патрубка, мм
160 - Номинальный диаметр рабочего колеса, мм, с двигателем.

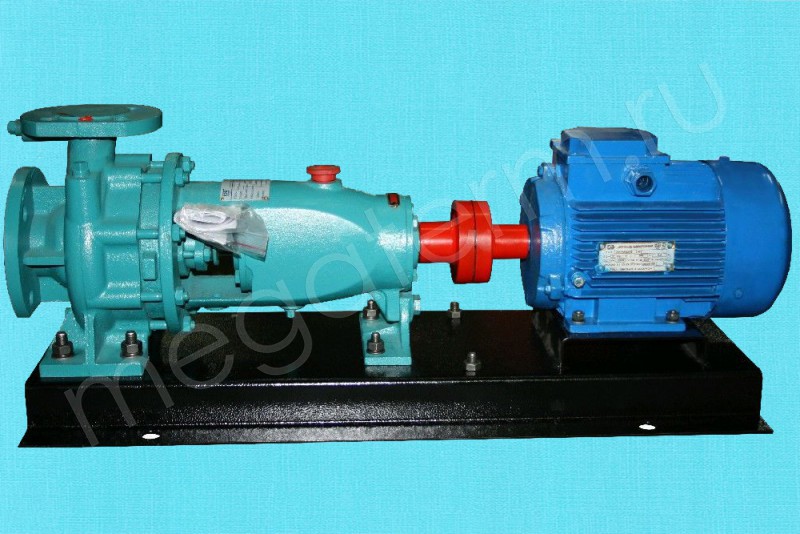

С двигателем, на раме;
- Вариант комплектации;
- Двигатель;
- Фундаментная плита или плита из профиля
- насос в упаковке;
- соединительная муфта;
- паспорт и руководство по эксплуатации
ESQ - Производитель Elcom Standard of Quality

Технические Характеристики:
Напор 28 м
Рабочий диапазон подачи 50-110 м³/ч
Частота вращения рабочего колеса 2900 об/мин
Потребляемая мощность насоса (при р=1000 кг/м²) 9.36 кВт
Допускаемый кавитационный запас не более (NPSHr) 4 м
КПД насоса 70.5 %
Давление на входе не более 3.5 кгс/см
Мощность двигателя 11 кВт
Вес 197 кг

ДОПОЛНИТЕЛЬНО:Для увеличения срока службы рекомендуем комплектовать насосный агрегат низковольтной аппаратурой производства HYUNDAI, для сокращенияэнергопотребления - преобразователями частоты ESQ либо HYUNDAI.

Устройство насоса:

1. Гайка рабочего колеса
2. Кольцо уплотнения
3. Отверстие для выпускания воздуха
4. Корпус насоса
5. Рабочее колесо
6. Кольцо сальника (для СД исполнения)
7. Крышка сальника
8. Отверстие для заливки масла
9. Вал
10. Опорный кронштейн (корпус подшипника)
11. Крышка подшипников
12. Набивка сальниковая
13. Защитная втулка вала
14. Подшипник
15. Отверстие для слива масла
16. Окно контроля уровня масла
17. Опорная стойка
18. Корпус уплотнения ( крышка корпуса)

Гидравлическая характеристика насосов К 100-80-160
