Насос К 150-125-315а. без Двигателя, на Раме (ESQ)
Насос К 150-125-315а. без Двигателя, на Раме (ESQ)
К- Тип насоса. Консольный
150- Диаметр всасывающего патрубка, мм
125- Диаметр напорного патрубка, мм
315 - Номинальный диаметр рабочего колеса, мм,

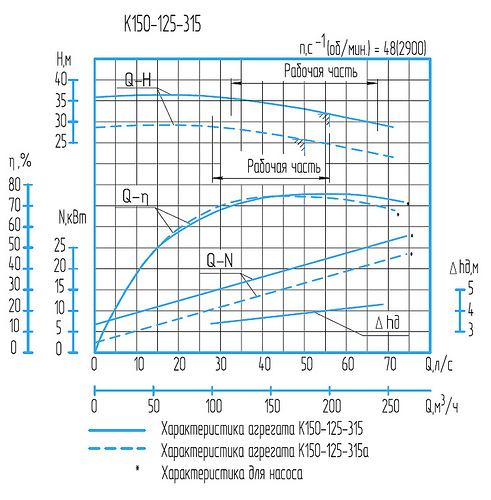

а-Обточка рабочего колеса, мм, "а" уменьшенный диаметр для работы в нижней части поля Q-H

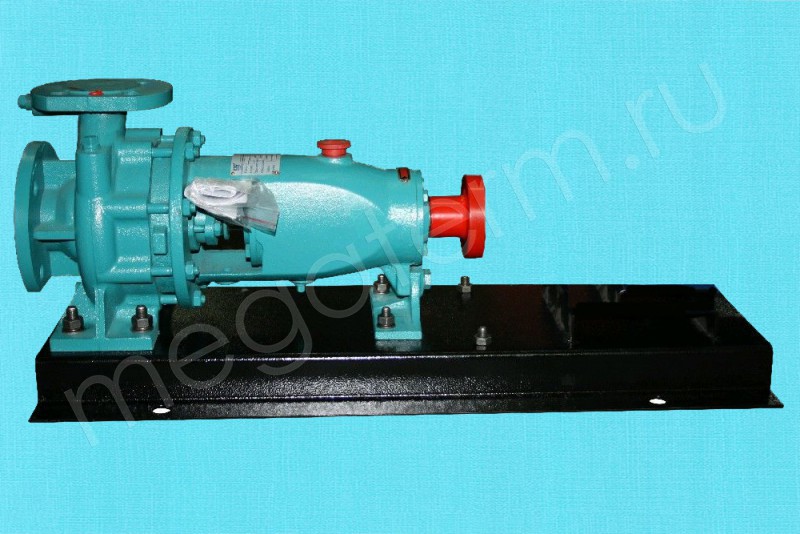

Без двигателя, На раме:
- Вариант комплектации:
- Фундаментная плита или плита из профиля
- насос в упаковке;
- соединительная муфта;
- паспорт и руководство по эксплуатации
ESQ - Производитель Elcom Standard of Quality
Консольные насосы предназначены для перекачивания воды производственно-технического назначения с pH от 6 до 9 (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности в системах водоснабжения, отопления, циркуляции. Размер твердых включений до 0,2 мм с объемной концентрацией не более 0,1%.
Технические Характеристики:
Напор 25 м
Рабочий диапазон подачи 125-250 м3/ч
Частота вращения рабочего колеса 1450 об/мин
Потребляемая мощность насоса (при р=1000 кг/м²) 18.8 кВт
Допускаемый кавитационный запас не более (NPSHr) 4 м
КПД насоса 76%
Давление на входе не более 3.5 кгс/см
Вес 180 кг
ДОПОЛНИТЕЛЬНО:
Для увеличения срока службы рекомендуем комплектовать насосный агрегат низковольтной аппаратурой производства HYUNDAI, для сокращения энергопотребления - преобразователями частоты ESQ либо HYUNDAI.
Устройство насоса:
 |
1. Гайка рабочего колеса 2. Кольцо уплотнения 3. Отверстие для выпускания воздуха 4. Корпус насоса 5. Рабочее колесо 6. Кольцо сальника (для СД исполнения) 7. Крышка сальника 8. Отверстие для заливки масла 9. Вал 10. Опорный кронштейн (корпус подшипника) 11. Крышка подшипников 12. Набивка сальниковая 13. Защитная втулка вала 14. Подшипник 15. Отверстие для слива масла 16. Окно контроля уровня масла 17. Опорная стойка 18. Корпус уплотнения ( крышка корпуса) |
Габаритный чертеж насоса, мм:
|
l |
l1 |
l2 |
a |
a1 |
a2 |
a3 |
a4 |
b |
b1 |
b2 |
b3 |
b4 |
b5 |
B |
B1 |
R |
|
140 |
546 |
80 |
355 |
150 |
200 |
70 |
30 |
500 |
400 |
300 |
|
160 |
114 |
|
|
7 |
|
D |
D0 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
d |
d1 |
d2 |
d3 |
H |
H1 |
H2 |
n |
n1 |
f(N9) |
F |
|
260 |
150 |
225 |
202 |
125 |
184 |
210 |
245 |
М16 |
М16 |
24 |
42 |
635 |
355 |
280 |
8 |
8 |
12 |
45 |
Габаритный чертеж агрегата, мм:
|
L |
L1 |
l |
l1 |
l2 |
A |
A1 |
A2 |
A3 |
H |
H1 |
B |
B1 |
B2 |
|
1276 |
1185 |
140 |
175 |
150 |
900 |
400 |
450 |
450 |
790 |
435 |
491 |
496 |
272 |
